HGUC MS-05Bランバラル専用ザクⅠ(ﾐｷｼﾝｸﾞ) その③
さて締め切りまであと３日・・・
今回は各後ハメ加工の記事です。
と、その前に右肩のショルダーアーマーです。
左と同じように開口し、取り付け軸をランナーで作成。
では腕の後ハメ加工です。
下の写真は腕の部分の説明書を拡大したもの。
挟み込みになってるのは合計３箇所ですね。
左側は腕のロール。
ここはロール軸を切断し切断面で開口します。
そしてそこにコトブキヤのちっこいポリキャップ（たぶん２ｍｍ）を
仕込みます。で、肩パーツに２ｍｍに削ったABSランナーを瞬着。
中央の肘部分も挟みこみ。赤い部分を削ればおしまい。
右の前腕部分も同様に挟み込み。これは接続ピンを落とすだけでOK。

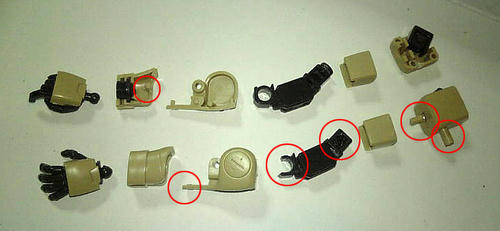

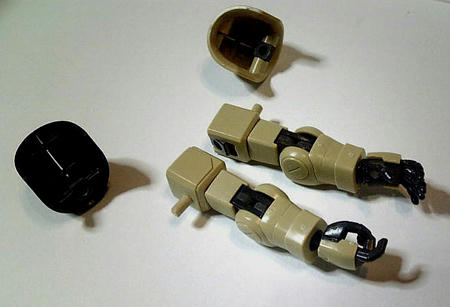

以上の後ハメ加工をした腕のパーツ構成は下記のとおり。
上が加工前。下が加工後
あとは膝です。
いきなりですが足の構成。
上が加工前、下が加工後です。
要するに膝関節を開口してあとで被せられるようにしてます。

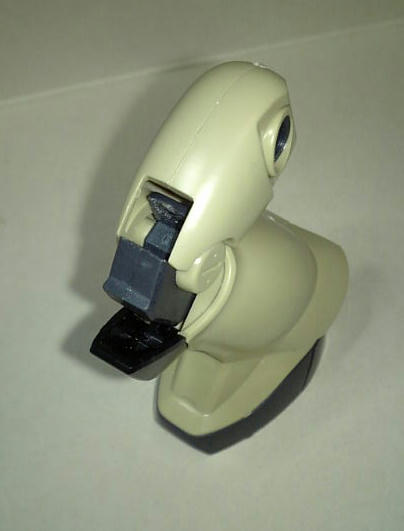

すると、下の写真のように足を曲げるとポリキャップが
見えちゃいます。
で、右の赤丸のポリ隠しをプラパンで作成すればOK。

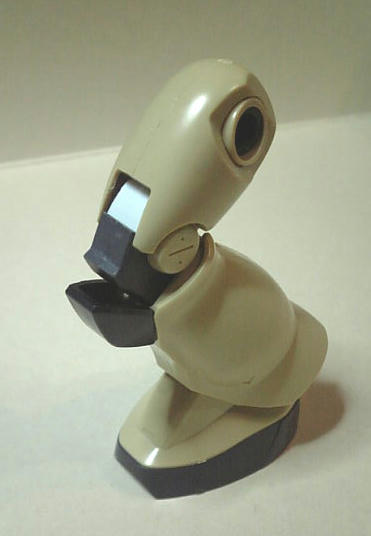

こんな感じになります。
あと左の赤丸の膝のアーマーは
あとで差し込めるように余分なところをカットするのみ。
あとは全部のゲート処理と合わせ目消しをすればほぼ完成です。
